Qu'est-ce que le système de recharge combinée (CCS) et son rôle dans la recharge des véhicules électriques ?

L'évolution de la recharge des véhicules électriques

Avant d'aborder les spécificités du CCS, il est essentiel de comprendre l'évolution des systèmes de recharge des véhicules électriques. Les premiers véhicules électriques utilisaient principalement des connecteurs et des normes de charge propriétaires, ce qui créait un paysage fragmenté. Différents fabricants disposaient de leurs propres solutions de recharge, ce qui entraînait des problèmes de compatibilité et des désagréments pour les propriétaires de véhicules électriques. Cette fragmentation a également entravé le développement d’une infrastructure de recharge robuste.

Pour surmonter ces défis, plusieurs organisations et consortiums industriels ont commencé à travailler sur des solutions de recharge standardisées. L’un des résultats les plus significatifs de ces efforts est le système de recharge combinée.

Qu'est-ce que le système de recharge combinée (CCS) ?

Le système de recharge combiné (CCS) est une norme de recharge pour les véhicules électriques (VE) qui fusionne deux types de connecteurs distincts en un système unifié. Son objectif principal est d'offrir une interface de charge universelle qui prend en charge à la fois la charge AC (courant alternatif) et DC (courant continu). Cette polyvalence rend le CCS adapté à un large éventail de situations de charge.

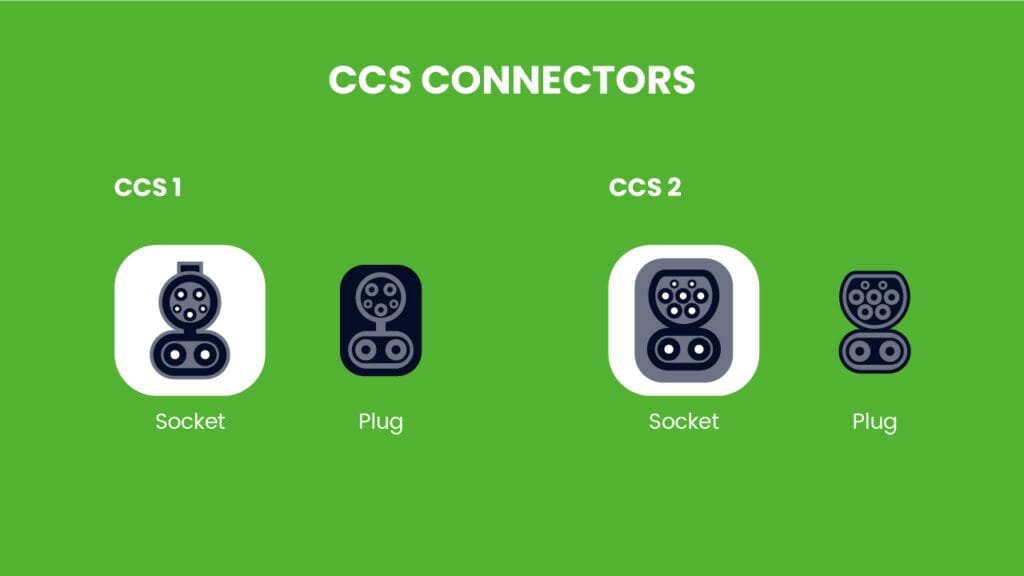

Il existe deux versions principales de connecteurs CCS : Type 1 et Type 2. Le type 1 est principalement utilisé en Amérique du Nord, tandis que le type 2 est plus répandu en Europe et dans d'autres régions du monde. Malgré ces variations régionales, les deux types adhèrent aux mêmes caractéristiques de conception et fonctionnalités essentielles.

Composants du système de charge combiné

Le système de charge combiné intègre plusieurs composants essentiels pour garantir un processus de charge fluide et efficace :

• Connecteur de charge CA : ce connecteur est utilisé pour une charge à vitesse plus lente à modérée, que l'on trouve couramment dans les configurations de charge à la maison ou sur le lieu de travail. Il prend en charge la charge CA monophasée et triphasée, s'adaptant à une large gamme de puissances de sortie.
• Connecteur de charge DC : Conçu pour une charge rapide et ultra-rapide, le connecteur de charge DC est idéal pour les gares publiques et les aires d'autoroute. Il fournit une puissance élevée directement à la batterie du véhicule, réduisant considérablement les temps de charge.
• Protocole de communication : CCS utilise le protocole de communication ISO 15118 , qui permet une interaction transparente entre le VE et la borne de recharge. Ce protocole facilite des fonctionnalités avancées telles que Plug & Charge, rationalisant le processus de facturation et d'authentification pour améliorer l'expérience utilisateur.
• Entrée du véhicule : L'entrée du véhicule est conçue pour accepter les connecteurs AC et DC, ce qui le rend polyvalent sur diverses infrastructures de charge. Cette entrée à double fonctionnalité est un attribut distinctif qui distingue CCS des autres normes de charge.

Comment fonctionne le CSC ?

Lorsqu’un véhicule électrique est connecté à une borne de recharge, CCS détermine le mode de recharge approprié – AC ou DC – en fonction du type de connecteur utilisé et des capacités de la borne de recharge.

Dans le cas de la recharge CA, le processus implique le chargeur intégré du véhicule électrique, qui convertit le courant CA de la station en courant CC qui charge la batterie du véhicule. Dans ce cas, la vitesse de chargement dépend de la capacité du chargeur intégré et de la puissance de sortie de la borne de recharge AC.

À l’inverse, la charge CC contourne le chargeur intégré, fournissant une alimentation CC directement à la batterie du véhicule. Cette approche prend en charge des niveaux de puissance beaucoup plus élevés, facilitant des temps de charge plus rapides. La conversion du courant alternatif vers le courant continu est gérée par l'électronique de puissance de la borne de recharge, ce qui permet cette livraison rapide de la charge.

Avantages du système de charge combiné

Le système de recharge combinée offre plusieurs avantages qui contribuent à sa popularité croissante :

• Polyvalence : CCS prend en charge la charge AC et DC, ce qui le rend adapté à divers cas d'utilisation. Que vous ayez besoin d'une recharge lente pendant la nuit à la maison ou d'une recharge rapide à une aire de repos sur l'autoroute, CCS a ce qu'il vous faut.
• Évolutivité : le système est conçu pour s'adapter à différents niveaux de puissance, de la charge CA de faible puissance à la charge rapide CC haute puissance. Cette évolutivité garantit que CCS peut répondre aux besoins des véhicules électriques actuels et futurs avec des batteries plus grosses et des demandes de puissance plus élevées.
• Standardisation : En fournissant une norme de recharge universelle, CCS réduit la fragmentation sur le marché de la recharge des véhicules électriques. Cette standardisation simplifie le développement des infrastructures et garantit la compatibilité entre les différents modèles de véhicules électriques et bornes de recharge.
• Commodité pour l'utilisateur : des fonctionnalités telles que Plug & Charge rationalisent le processus de chargement, permettant une authentification et une facturation automatiques. Cette commodité améliore l’expérience utilisateur globale et encourage l’adoption des véhicules électriques.
• À l’épreuve du temps : CCS est conçu en gardant à l’esprit les avancées futures. À mesure que la technologie des batteries et l’infrastructure de recharge évoluent, CCS peut s’adapter pour prendre en charge des niveaux de puissance plus élevés et de nouvelles fonctionnalités, garantissant ainsi une viabilité à long terme.

Défis et considérations

Bien que le système de recharge combinée offre de nombreux avantages, il est également confronté à certains défis et considérations :

• Développement des infrastructures : L'expansion de l'infrastructure de recharge CCS nécessite des investissements importants et une coordination entre diverses parties prenantes, notamment les gouvernements, les constructeurs automobiles et les opérateurs de réseaux de recharge.
• Interopérabilité : Assurer une interopérabilité transparente entre les différents modèles de véhicules électriques et bornes de recharge peut être complexe. Les efforts continus visant à améliorer la compatibilité et à résoudre les problèmes techniques sont cruciaux pour le succès du système.
• Coût : Les bornes de recharge rapide DC haute puissance peuvent être coûteuses à installer et à entretenir. Équilibrer le coût du développement des infrastructures avec les avantages de la recharge rapide est une considération clé pour les parties prenantes.
• Adoption mondiale : Bien que le CSC gagne du terrain à l'échelle mondiale, il existe des différences régionales dans les normes et préférences de tarification. L'harmonisation de ces normes et la promotion de l'adoption du CSC dans le monde entier constituent un effort continu.

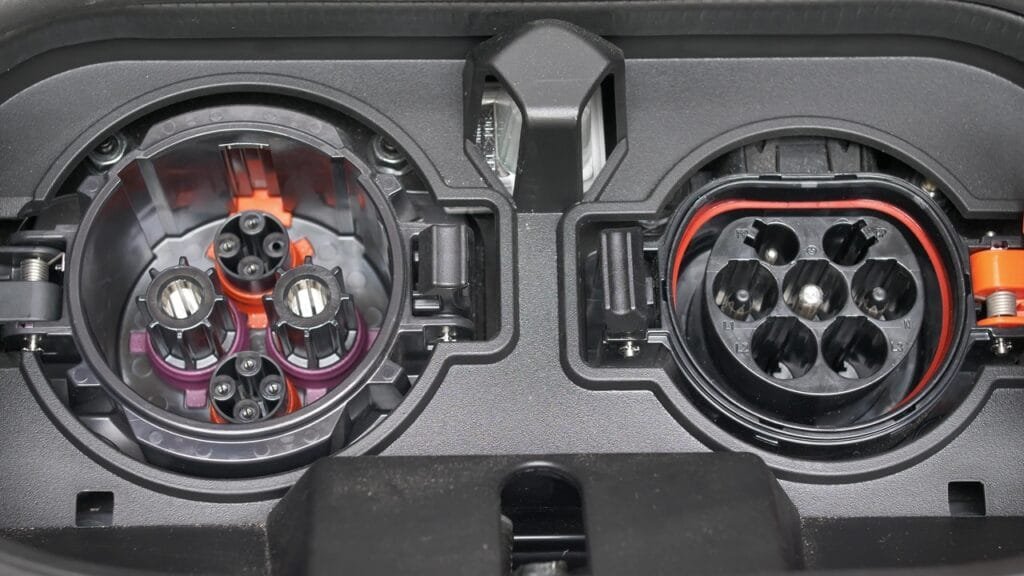

CHAdeMO vs CCS : explorer les principales différences

En plus du système de recharge combinée, CHAdeMO constitue une autre norme de recharge importante pour les véhicules électriques. Dans cette section, nous approfondirons une comparaison entre CCS et CHAdeMO, en examinant plusieurs aspects cruciaux de chaque système.

Qu’est-ce que CHAdeMO ?

CHAdeMO est une norme de recharge rapide pour les véhicules électriques (VE), développée par un consortium comprenant Nissan, Mitsubishi et Tokyo Electric Power Company. Lancé en 2010, il utilise un connecteur CC dédié distinct du port de charge CA, permettant une charge rapide directement sur la batterie du véhicule. Prenant initialement en charge jusqu'à 62,5 kW, la dernière version 2.0 de CHAdeMO peut gérer jusqu'à 400 kW.

CHAdeMO est connu pour sa capacité de recharge bidirectionnelle, permettant des applications Vehicle-to-Grid (V2G) où les véhicules électriques peuvent à la fois puiser de l'énergie et restituer de l'énergie au réseau. Cette fonctionnalité prend en charge la stabilité du réseau et une gestion efficace de l’énergie.

Bien que CHAdeMO soit largement utilisé au Japon et en Asie, son adoption en Europe et en Amérique du Nord est plus limitée en raison de la concurrence du système de charge combiné, qui offre une solution de charge AC/DC unifiée dans un seul connecteur.

Comparaison de CHAdeMO et CCS

L’avenir du CSC et de la recharge des véhicules électriques

Alors que le marché des véhicules électriques continue de croître, le système de recharge combinée est sur le point de jouer un rôle central dans le développement d’une infrastructure de recharge robuste et fiable. Plusieurs tendances et avancées devraient façonner l’avenir du CSC et de la recharge des véhicules électriques :

• Niveaux de puissance plus élevés : la recherche et le développement en cours se concentrent sur l'augmentation des niveaux de puissance pris en charge par CCS. Les futures itérations du système pourraient permettre une recharge ultra-rapide avec des niveaux de puissance supérieurs à 350 kW, réduisant encore davantage les temps de recharge.
• Chargement sans fil : La charge inductive, qui permet un transfert d'énergie sans fil entre la borne de recharge et le véhicule, est une technologie émergente qui pourrait compléter le CCS. La combinaison de solutions de recharge filaires et sans fil pourrait offrir encore plus de commodité et de flexibilité aux propriétaires de véhicules électriques.
• Expansion des réseaux de recharge : des efforts visant à étendre et à améliorer les réseaux de recharge sont en cours dans le monde entier. Des investissements accrus dans les infrastructures de recharge, combinés à des politiques et des incitations de soutien, stimuleront la croissance des bornes de recharge compatibles CCS.
• Intégration avec le réseau intelligent : L'intégration du CCS avec les technologies de réseau intelligent peut optimiser les modèles de recharge, réduire la demande de pointe et améliorer l'efficacité du réseau. Les solutions de recharge intelligente peuvent exploiter des données en temps réel et des analyses prédictives pour gérer efficacement les ressources énergétiques.

Conclusion

Le système de recharge combinée marque un bond en avant significatif dans la technologie de recharge des véhicules électriques. En proposant une approche polyvalente, évolutive et standardisée, CCS surmonte de nombreux obstacles auxquels sont actuellement confrontées les infrastructures de recharge des véhicules électriques. À mesure que les technologies progressent, le CCS est prêt à soutenir l’adoption croissante des véhicules électriques, jouant ainsi un rôle essentiel dans la promotion d’un avenir durable et entièrement électrifié.
