Von OBC zur DC-Wallbox: Revolution beim Laden von Elektrofahrzeugen

Einführung

Die Ladetechnologie für Elektrofahrzeuge erlebt einen bedeutenden Wandel: die Entwicklung von herkömmlichen On-Board-Ladegeräten (OBC) zu DC-Wallbox-Ladegeräten. Dieser Wandel stellt mehr als nur einen technologischen Fortschritt dar; Es ist eine grundlegende Änderung in der Art und Weise, wie wir Elektrofahrzeuge aufladen. Den Daten von Roland Berger aus dem Jahr 2024 zufolge machen Gleichstrom-Ladelösungen inzwischen fast 25 % der weltweiten öffentlichen Ladeinfrastruktur aus, wobei dieser Anteil rapide steigt.

Traditionell sind Elektrofahrzeuge auf On-Board-Ladegeräte (On-Board Chargers, OBC) angewiesen, um Wechselstrom zum Laden der Batterie in Gleichstrom umzuwandeln. Diese integrierte Lösung bietet zwar universelle Kompatibilität, bringt jedoch inhärente Einschränkungen mit sich, wie z. B. langsamere Ladegeschwindigkeiten, größere Abmessungen und höhere Kosten. Die aufkommende DC-Wallbox-Technologie verlagert die Stromumwandlungseinheit vom Fahrzeug auf die externe Ladeausrüstung und überwindet so nicht nur diese Einschränkungen, sondern sorgt auch für schnellere Ladegeschwindigkeiten und eine verbesserte Energieeffizienz.

Diese Laderevolution verändert das Erlebnis von Elektrofahrzeugen. In diesem Artikel untersuchen wir die technischen Eigenschaften und komparativen Vorteile von OBC- und DC-Wallbox-Ladegeräten sowie ihre Bedeutung für die Entwicklung des Ladens von Elektrofahrzeugen.

Was ist OBC?

Das On-Board-Ladegerät (On-Board Charger, OBC) ist eine wichtige Komponente in Elektrofahrzeugen und verantwortlich für die Umwandlung von Wechselstrom aus dem Netz in Gleichstrom, den die Batterie benötigt. Laut dem neuesten technischen Bericht von Wolfspeed wirkt sich die OBC-Leistung direkt auf die Ladeeffizienz, die Batterielebensdauer und die Fahrzeugsicherheit aus.

Die technische Grundlage von OBC-Systemen

Moderne OBC-Systeme bestehen aus vier wesentlichen Komponenten, die jeweils eine bestimmte Funktion erfüllen:

Die Eingangsgleichrichtungs- und EMI-Filtereinheit verarbeitet Wechselstrom aus dem Netz und eliminiert elektrisches Rauschen durch EMI-Filter, um die Stromstabilität sicherzustellen. Dies dient als erste Verteidigungslinie im Ladevorgang.

Die Power Factor Correction (PFC)-Schaltung verbessert die Leistungseffizienz. Aktuellen Testdaten zufolge erreicht die moderne PFC-Technologie einen Wirkungsgrad von über 98 % – eine Verbesserung von 10 % im Vergleich zu vor fünf Jahren.

Der DC-DC-Wandler regelt die Spannung auf die für die Batterie erforderlichen Werte. Mithilfe intelligenter Steuerungsalgorithmen passt das System die Ladeparameter in Echtzeit an den Batteriestatus an. Beispielsweise wird bei niedrigen Ladezuständen ein höherer Strom angelegt und die Leistung automatisch reduziert, wenn die Batterie ihre volle Kapazität erreicht.

Das Steuerungssystem kommuniziert über CAN-Bus mit dem Batteriemanagementsystem (BMS) und überwacht während des Ladevorgangs kritische Parameter wie Spannung, Strom und Temperatur.

Der Ladevorgang: Ein systematischer Ansatz

Der OBC-Ladevorgang besteht aus drei Hauptphasen:

• Initialisierungsphase (30–60 Sekunden): Selbstprüfung des Systems und Aufbau einer sicheren Kommunikation
• Hauptladephase: Dynamische Ladestrategie basierend auf dem Batteriestatus, wobei die maximal zulässige Leistung im Ladebereich von 20–80 % genutzt wird
• Regulierungsphase: Erhaltungsladung nahe der vollen Kapazität, um die Langlebigkeit der Batterie zu gewährleisten

Technische Einschränkungen und zukünftige Entwicklung

Die aktuelle OBC-Technologie steht vor zwei Hauptherausforderungen: Leistungsdichte und Wärmemanagement. Laut dem Global EV Outlook 2024 der IEA sind standardmäßige einphasige OBCs auf 7,2 kW begrenzt und benötigen 10–12 Stunden, um eine 75-kWh-Batterie vollständig aufzuladen. Kernkomponenten können bei Hochleistungsbetrieb 80–90 °C erreichen, was anspruchsvolle Kühlsysteme erforderlich macht.

Allerdings verändern neue Technologien die Landschaft. Die Implementierung von Leistungsgeräten aus Siliziumkarbid (SiC) hat die OBC-Leistung deutlich verbessert. Die neueste Branchenprognose von Bloomberg NEF geht davon aus, dass OBCs der nächsten Generation bis 2025 eine um 50 % höhere Leistungsdichte erreichen und gleichzeitig das Volumen um 30 % reduzieren werden.

DC Wallbox: Der Game Changer

Obwohl sich die OBC-Technologie ständig weiterentwickelt, ist die Ladegeschwindigkeit immer noch mit Einschränkungen verbunden. Dies bringt uns zu einer innovativen Lösung, die in der Ladelandschaft für Elektrofahrzeuge schnell an Bedeutung gewinnt: das DC-Wallbox-Laden. Diese Technologie umgeht die Leistungsbeschränkungen des OBC, indem sie Gleichstrom direkt an die Fahrzeugbatterie liefert, was schnellere Ladezeiten und eine verbesserte Effizienz verspricht.

Was ist DC-Wallbox-Laden?

DC-Wallbox-Ladegeräte sind kompakte DC-Ladeeinheiten, die für den privaten und leichten gewerblichen Einsatz konzipiert sind. aktuellen Marktanalyse zufolge liefern diese Ladegeräte typischerweise Leistungen im Bereich von 11 kW bis 24 kW – deutlich mehr als herkömmliche AC-Wallboxen. Diese Mittelweglösung schließt die Lücke zwischen dem langsamen Laden mit Wechselstrom zu Hause und der teuren öffentlichen Gleichstrom-Schnellladeinfrastruktur.

So funktioniert die DC-Wallbox

Im Gegensatz zu AC-Ladesystemen, die auf das Bordladegerät des Fahrzeugs angewiesen sind, verfügen DC-Wallboxen über eine eigene Stromumwandlungsausrüstung. Der Ladevorgang erfolgt in folgenden Schritten:

• Die direkte Umwandlung von Wechselstrom in Gleichstrom erfolgt innerhalb der Wallbox-Einheit
• Das Ladegerät kommuniziert mit dem BMS des Fahrzeugs über CCS- oder CHAdeMO-Protokolle
• Die Leistungsabgabe wird basierend auf dem Batteriezustand in Echtzeit optimiert
• Integrierte Sicherheitssysteme überwachen Temperatur, Spannung und Strom während des Ladevorgangs

Wichtige technologische Vorteile

Die DC-Wallbox-Technologie bietet mehrere wesentliche Vorteile:

• Verbesserte Ladegeschwindigkeit: Kann die Ladezeiten im Vergleich zum Standard-AC-Laden um bis zu 75 % verkürzen
• Intelligentes Energiemanagement: Erweiterte Lastausgleichsfunktionen verhindern eine Netzüberlastung
• Bereit für bidirektionales Laden: Viele Geräte unterstützen die V2H-Funktionalität (Vehicle-to-Home) und ermöglichen so Energiespeicherlösungen
• Kompaktes Design: Moderne Geräte sind 30 % kleiner als Gleichstromladegeräte der ersten Generation und liefern gleichzeitig eine höhere Ausgangsleistung

Marktakzeptanz und Wachstum

Der DC-Wallbox-Markt verzeichnet ein bemerkenswertes Wachstum. Jüngsten Marktforschungen zufolge wird der weltweite Markt für DC-Wallbox-Ladegeräte von 2024 bis 2030 voraussichtlich mit einer jährlichen Wachstumsrate von 24,7 % wachsen und bis 2029 über 43,75 Milliarden US-Dollar erreichen. Dieses Wachstum wird angetrieben durch:

• Steigende Nachfrage nach schnelleren Heimladelösungen
• Zunehmende Akzeptanz von Elektrofahrzeugen in gewerblichen Flotten
• Staatliche Anreize für die Installation von DC-Ladegeräten in Privathaushalten
• Technologische Fortschritte senken die Ausrüstungskosten

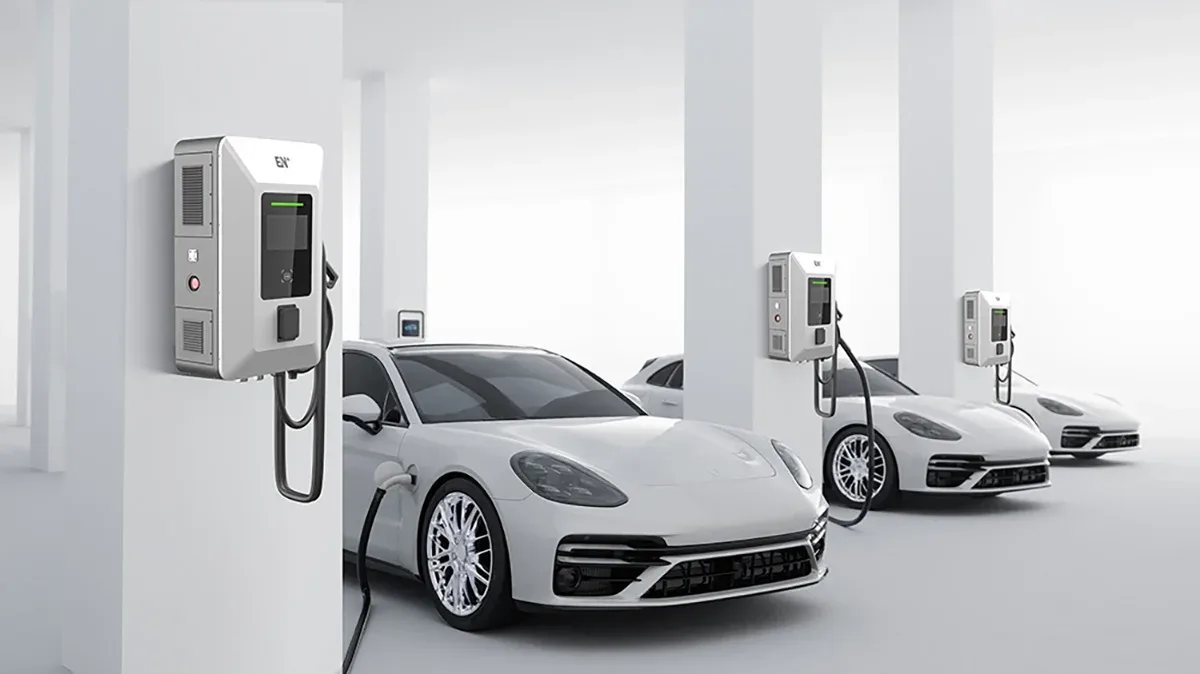

Als Reaktion auf diese wachsende Marktnachfrage EN Plus DC-Wallbox-Ladegeräte der Mobox-Serie entwickelt und bietet Ladelösungen mit 20–40 kW, die hohe Effizienz mit Unterstützung für zwei Ladestandards kombinieren. Diese Innovationen entsprechen dem steigenden Bedarf des Marktes an vielseitigen und leistungsstarken Ladelösungen.

OBC vs. DC Wallbox: Treffen Sie die richtige Wahl für Ihre Ladeanforderungen für Elektrofahrzeuge

Die Weiterentwicklung der Ladetechnologie für Elektrofahrzeuge hat uns zwei unterschiedliche Lösungen gebracht: On-Board-Ladegeräte (OBC) mit AC-Ladefunktion und DC-Wallbox-Systeme. Das Verständnis ihrer Unterschiede ist entscheidend, um fundierte Entscheidungen über die Ladeinfrastruktur für Elektrofahrzeuge zu treffen. Lassen Sie uns untersuchen, wie sich diese Technologien in realen Anwendungen vergleichen lassen.

Ladegeschwindigkeit: Eine kritische Leistungsmetrik

Die Ladegeschwindigkeit bleibt eines der wichtigsten Unterscheidungsmerkmale zwischen diesen Technologien. Herkömmliche OBC-Systeme, die das Laden mit Wechselstrom übernehmen, arbeiten typischerweise mit 11 kW oder 22 kW, abhängig von den Fähigkeiten des Fahrzeugs. Im Gegensatz dazu liefern DC-Wallbox-Lösungen deutlich höhere Leistungen – von 20 kW bis 40 kW.

Dieser Unterschied lässt sich auf praktische Ladeszenarien übertragen: Während ein OBC-System möglicherweise 4 bis 8 Stunden für eine vollständige Aufladung benötigt, kann eine DC-Wallbox diese möglicherweise auf 2 bis 4 Stunden reduzieren. Bei gewerblichen Anwendungen, bei denen der Fahrzeugumsatz von entscheidender Bedeutung ist, ist dieser Effizienzgewinn besonders wertvoll.

Installationsüberlegungen: Über die Grundeinrichtung hinaus

Der Installationsprozess dieser Systeme spiegelt ihre technologische Komplexität wider. AC-Ladesysteme, die das Bordcomputersystem des Fahrzeugs nutzen, erfordern in der Regel eine standardmäßige elektrische Infrastruktur und sind daher für Installationen in Wohngebieten geeignet. Allerdings erfordern DC-Wallbox-Systeme anspruchsvollere Installationsanforderungen:

• Verbesserte elektrische Infrastruktur zur Unterstützung höherer Leistungsabgaben
• Professionelle Installation mit Fachkompetenz
• Zusätzliche Sicherheitssysteme und Kühlmechanismen

Diese Anforderungen sind zwar anspruchsvoller, ermöglichen es DC-Wallboxen jedoch, in gewerblichen Umgebungen eine überlegene Ladeleistung und Zuverlässigkeit zu bieten.

Wirtschaftliche Implikationen: Investition vs. Rendite

Der finanzielle Aspekt bei der Wahl zwischen OBC- und DC-Wallbox-Lösungen geht über die Anschaffungskosten hinaus. Jüngsten Marktanalysen zufolge erfordern DC-Wallbox-Systeme zwar höhere Vorabinvestitionen, bieten jedoch häufig einen besseren langfristigen Wert für kommerzielle Anwendungen durch:

• Reduzierte Ladezeiten führen zu einer verbesserten Betriebseffizienz
• Höhere Durchsatzkapazität für gewerbliche Ladestandorte
• Erhöhte Energieeffizienz, was zu geringeren Betriebskosten führt

Energieeffizienz: Der technische Vorsprung

Aktuelle Studien haben erhebliche Effizienzunterschiede zwischen diesen Ladetechnologien ergeben. Laut umfassender Effizienzforschung erreichen DC-Wallbox-Systeme einen Wirkungsgrad von 94–96 % und übertreffen damit OBC-Systeme, die typischerweise mit einem Wirkungsgrad von 89–92 % arbeiten. Dieser Unterschied wird besonders in Szenarien mit hoher Auslastung relevant, in denen sich die Energiekosten erheblich auf die Betriebskosten auswirken.

Betriebserfahrung und praktische Anwendungen

Die Wahl zwischen OBC- und DC-Wallbox-Systemen hängt oft von konkreten Anwendungsfällen ab. Gewerbliche Flottenbetreiber und Unternehmen mit hohem Ladebedarf profitieren in der Regel stärker von DC-Wallbox-Lösungen. Beispielsweise wurde die EN Plus MOBOX-Serie speziell entwickelt, um diese anspruchsvollen kommerziellen Anforderungen zu erfüllen und gleichzeitig eine benutzerfreundliche Bedienung zu gewährleisten.

Zu den wichtigsten betrieblichen Vorteilen von DC-Wallbox-Systemen gehören:

• Erweiterte Überwachungs- und Steuerungsfunktionen
• Bessere Integration mit Energiemanagementsystemen
• Erhöhte Zuverlässigkeit für den Dauerbetrieb
• Überlegene Leistung in Szenarien mit hohem Durchsatz

Bei kommerziellen Anwendungen rechtfertigen diese Vorteile oft die höheren Anfangsinvestitionen, insbesondere wenn man die langfristigen Betriebsvorteile und die Gesamtbetriebskosten berücksichtigt.

DC-Wallbox-Anwendungen

Primäre DC-Wallbox-Anwendungsszenarien

DC-Wallbox-Lösungen sind in mehreren Schlüsselszenarien besonders wertvoll, insbesondere wenn Fahrzeuge ohne On-Board-Ladegeräte (OBC) konzipiert sind:

1. Kommerzielle Elektrofahrzeuge

• Elektrotransporter und -lastwagen
  • Oft ohne OBC konzipiert, um das Fahrzeuggewicht zu reduzieren
  • Erfordern eine DC-Ladeinfrastruktur
  • Typischer Leistungsbedarf: 30–60 kW
• Elektrobusse
  • Überwiegend DC-Ladefähig
  • Höherer Leistungsbedarf für schnelle Abwicklung
  • Optimierung der Depotladung

2. Flottenbetrieb

Jüngsten Branchenberichten zufolge entscheiden sich Flottenbetreiber zunehmend für DC-Wallbox-Lösungen für ihre Depots aus folgenden Gründen:

• Zunehmende Akzeptanz kommerzieller Elektrofahrzeuge ohne Bordcomputer
• Notwendigkeit einer schnelleren Ladedurchlaufzeit
• Vereinfachtes Infrastrukturmanagement
• Kostengünstige Stromverteilung

3. Einrichtungen für mehrere Fahrzeuge

Fazit: DC Wallbox – Die ausgewogene Lösung für modernes Laden von Elektrofahrzeugen

Wie wir in diesem Artikel untersucht haben, stellt die DC-Wallbox-Technologie einen strategischen Mittelweg in der Ladeinfrastrukturlandschaft für Elektrofahrzeuge dar und schließt effektiv die Lücke zwischen herkömmlichem AC-Laden und leistungsstarken DC-Schnellladestationen.

Hauptvorteile von DC-Wallbox-Lösungen

• Kosteneffizienz:
  • Geringere Installationskosten im Vergleich zu DC-Schnellladestationen
  • Reduzierter Wartungsaufwand
  • Bessere Kapitalrendite für den Flottenbetrieb
• Vielseitigkeit:
  • Kompatibel mit Elektrofahrzeugen ohne integrierte Ladegeräte
  • Geeignet sowohl für gewerbliche als auch für Flottenanwendungen
  • Skalierbare Leistungsoptionen von 30 kW bis 120 kW

Strategisches Wertversprechen

DC-Wallbox-Ladelösungen bieten eine perfekte Balance durch:

• Bietet schnelleres Laden als AC-Optionen
• Erfordert deutlich geringere Investitionen als Hochleistungs-Gleichstromstationen
• Erfüllung der spezifischen Anforderungen kommerzieller Elektrofahrzeuge und Flottenbetriebe
• Bereitstellung einer zukunftssicheren Ladeinfrastruktur

Für Ladeinfrastrukturbetreiber und Flottenmanager, die ihre Ladelösungen für Elektrofahrzeuge optimieren möchten, stellt die DC-Wallbox-Technologie einen idealen Kompromiss zwischen Leistung und Kosten dar. Da sich der Markt für Elektrofahrzeuge, insbesondere im kommerziellen Bereich, weiterentwickelt, werden DC-Wallbox-Lösungen eine immer wichtigere Rolle im Ladeökosystem spielen.

Erfahren Sie mehr über EN Plus und wie sie Ihrer Ladeinfrastruktur zugute kommen können, indem Sie unser DC-Ladegerät der Mobox-Serie .
